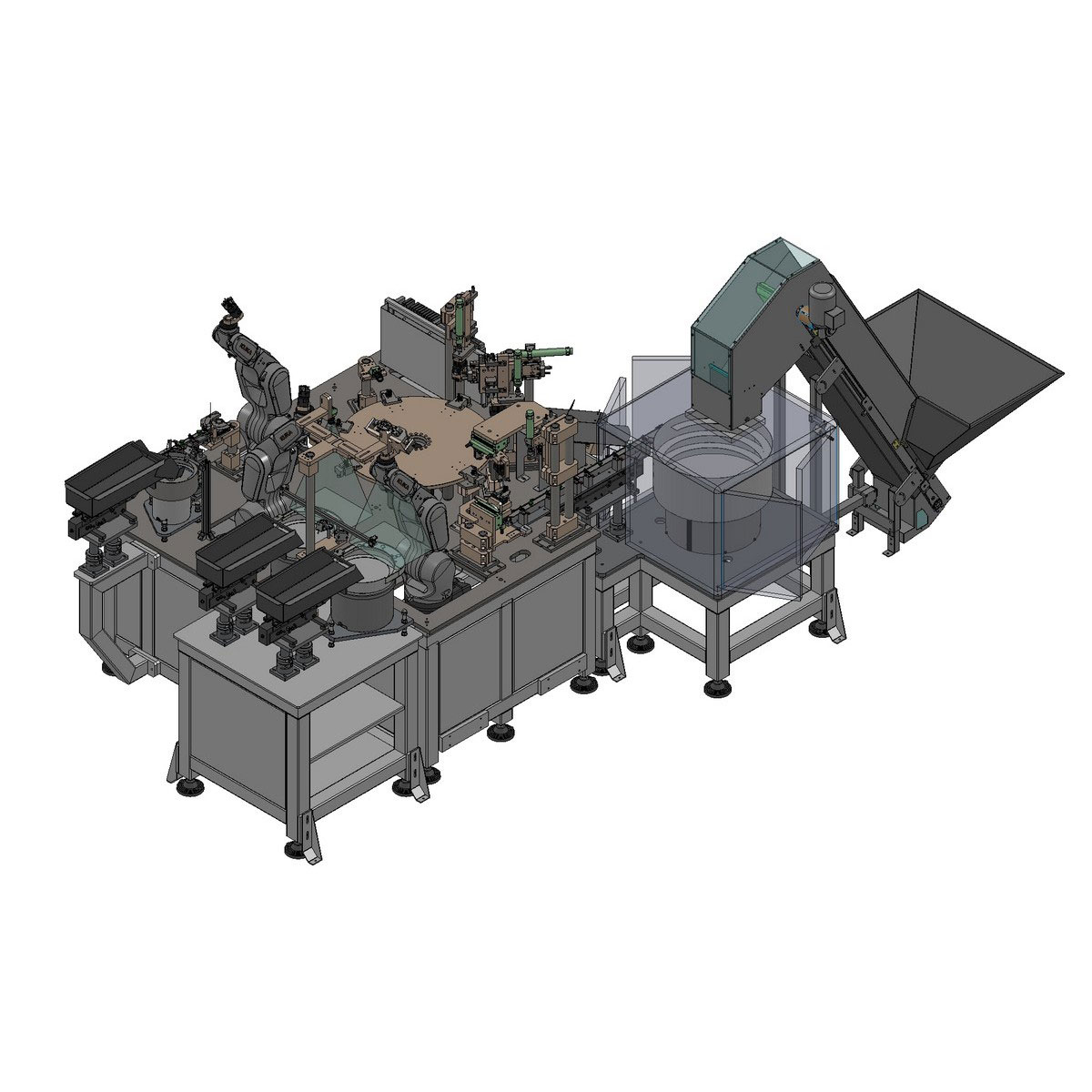

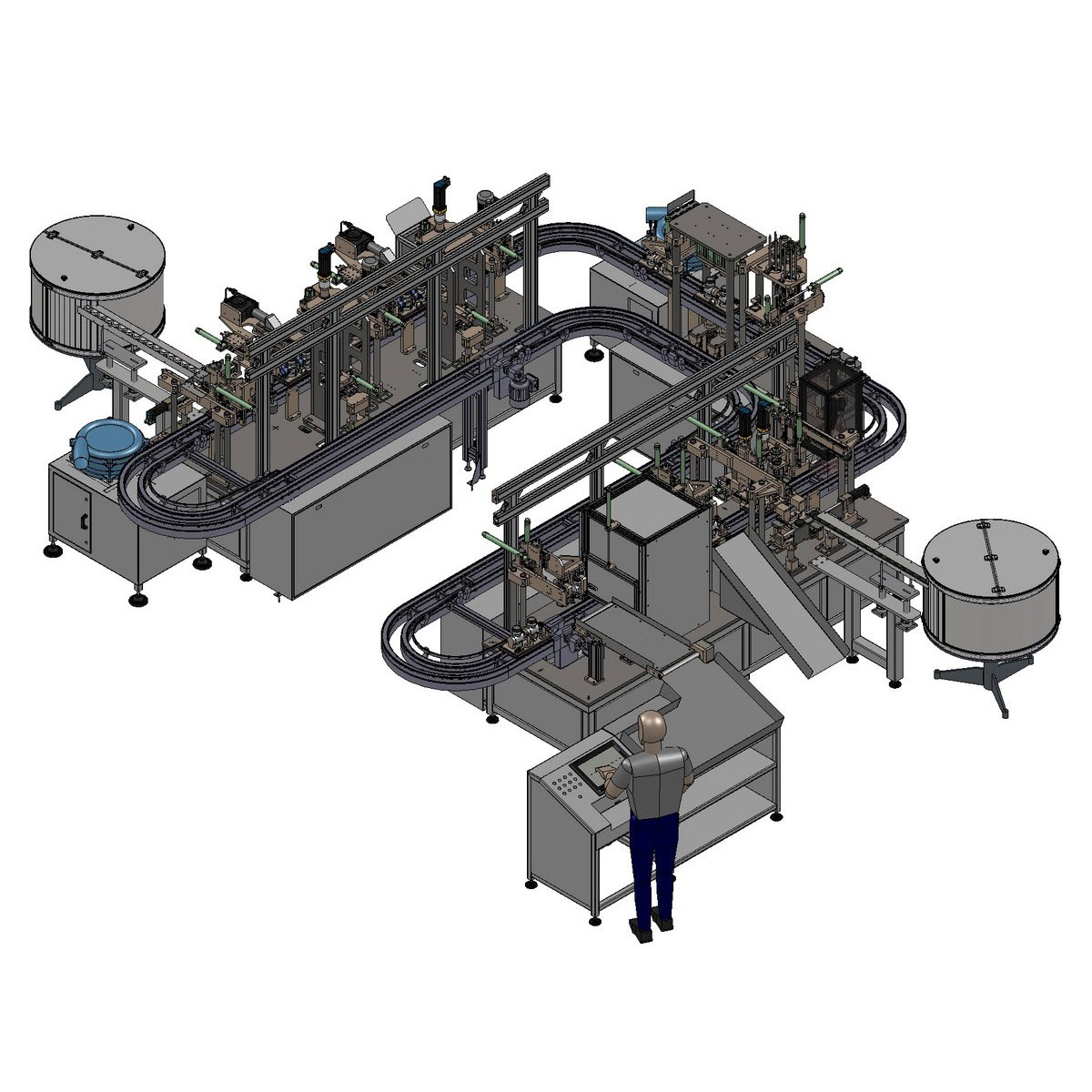

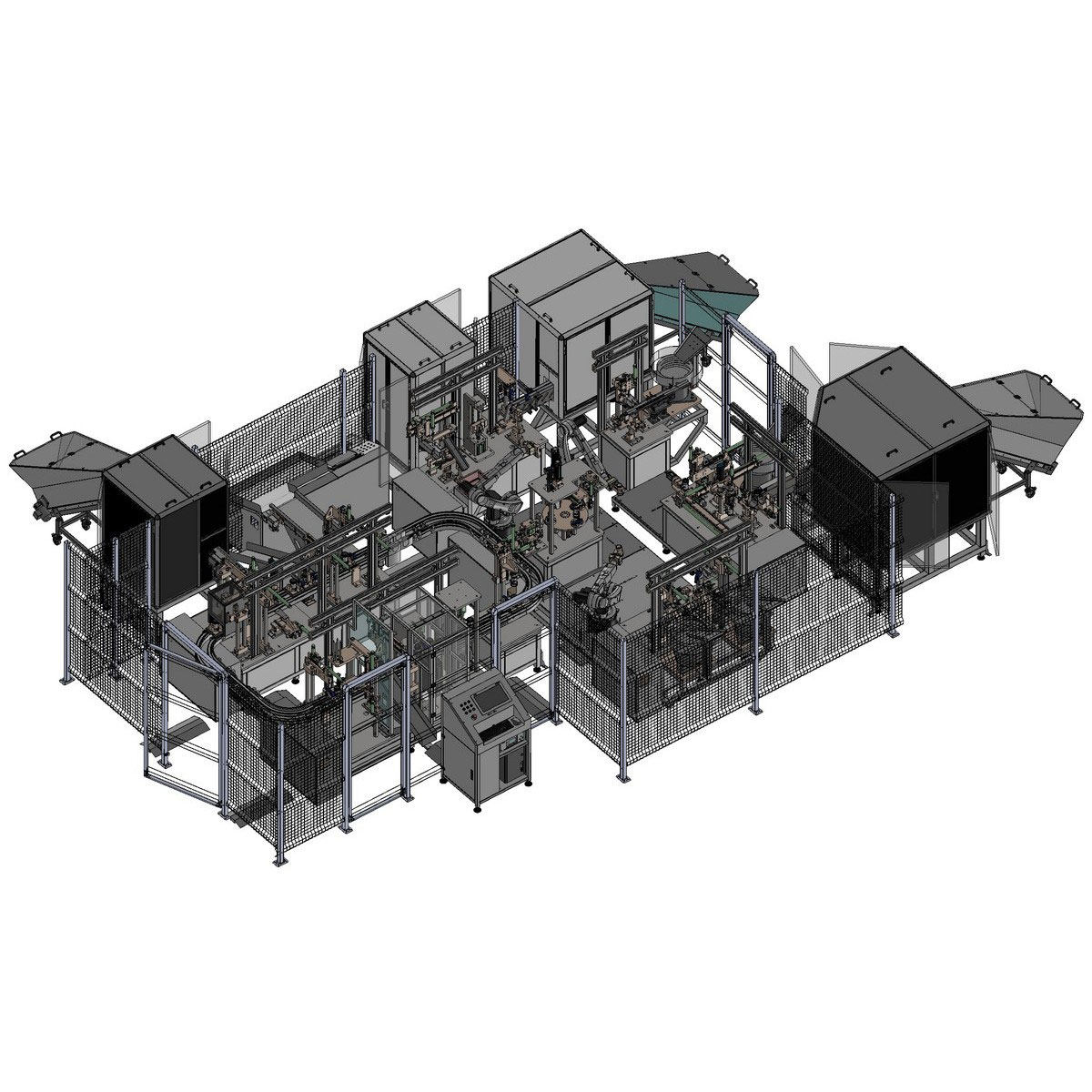

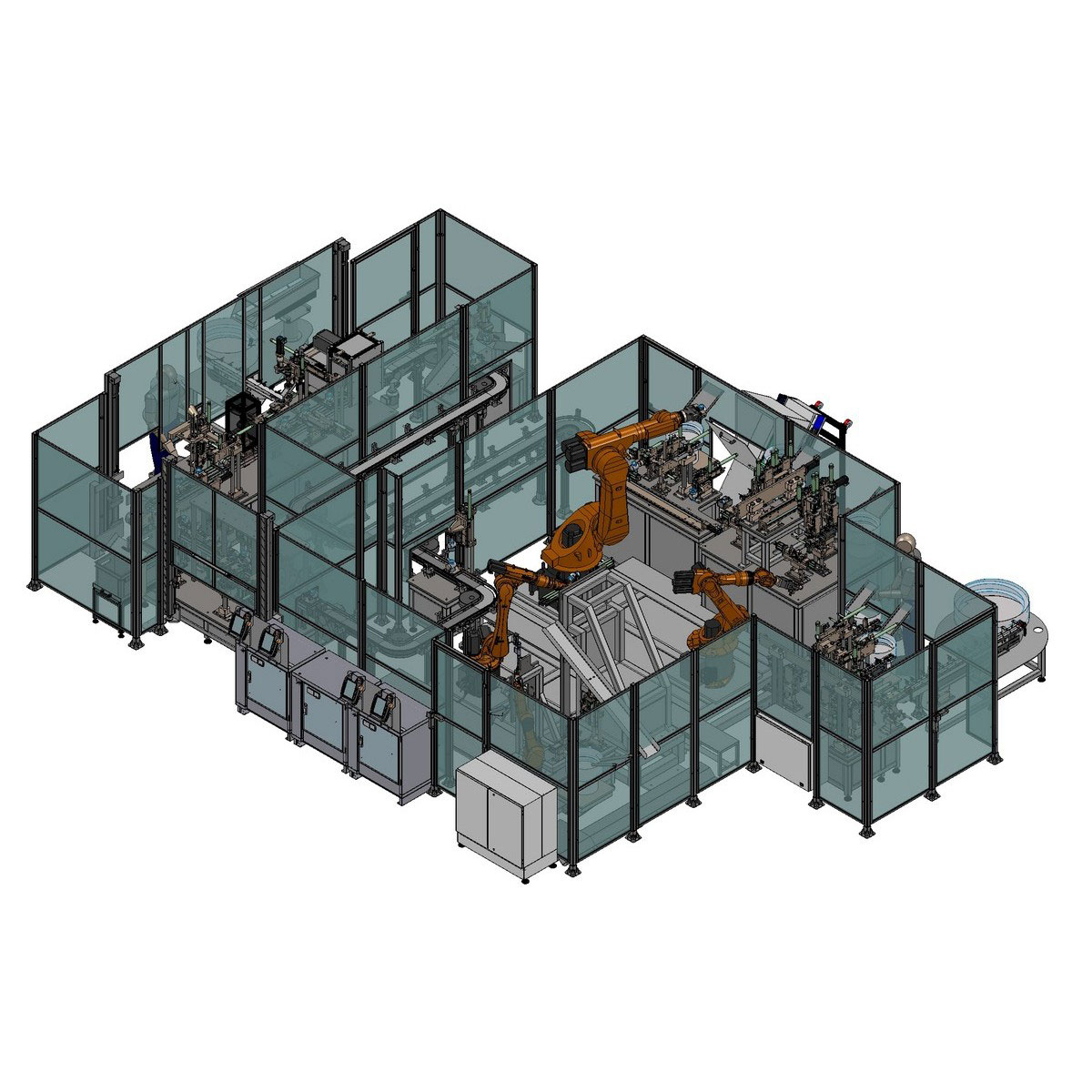

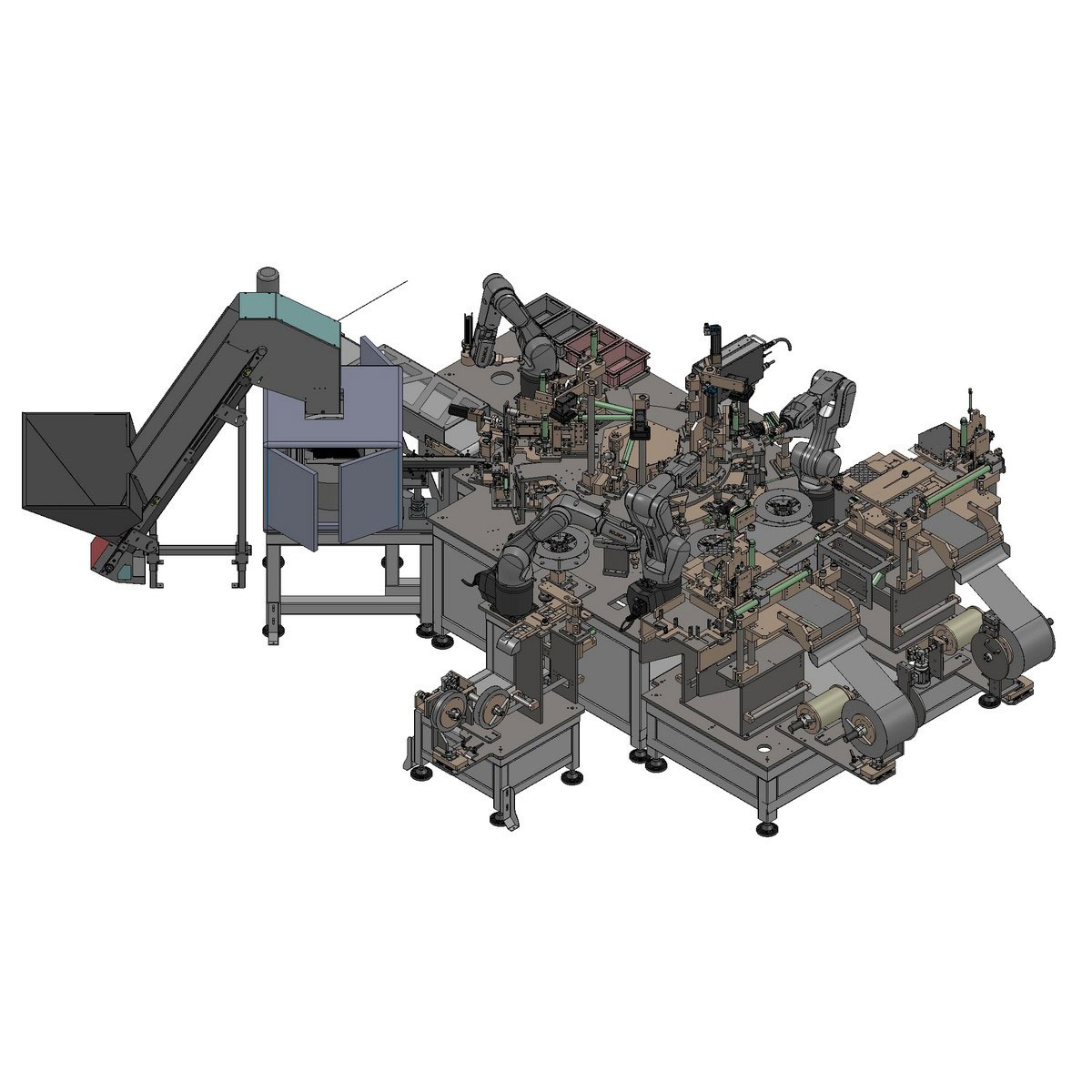

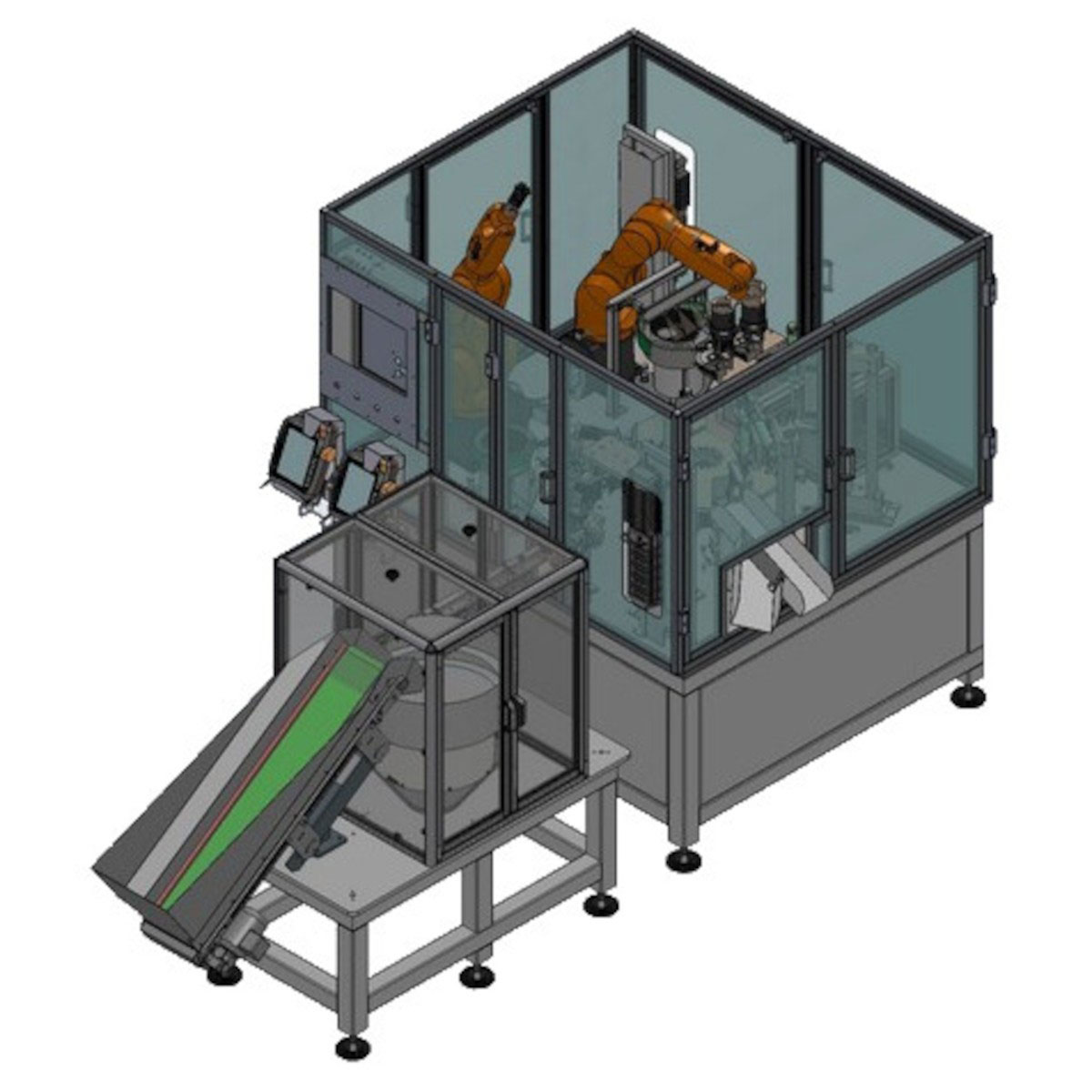

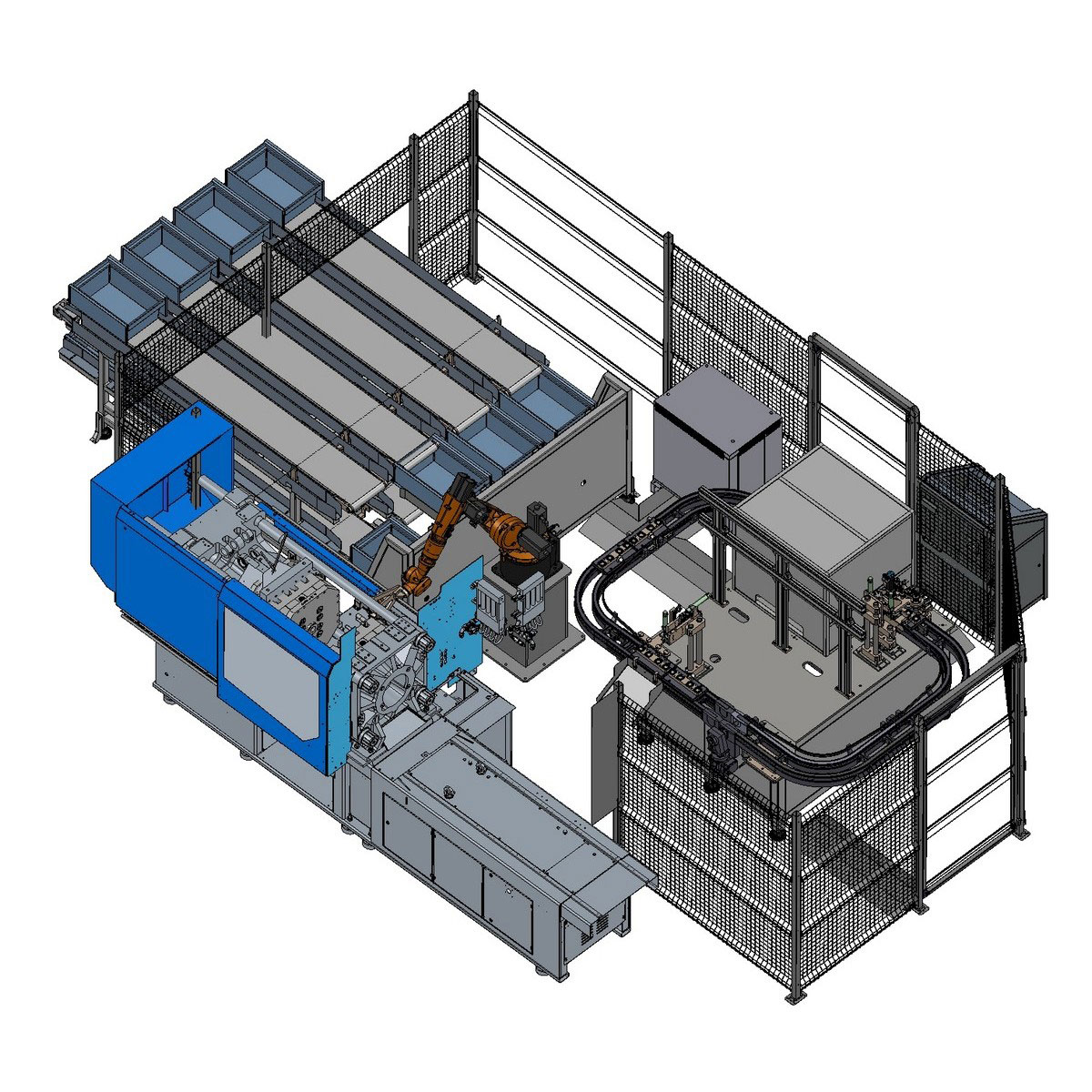

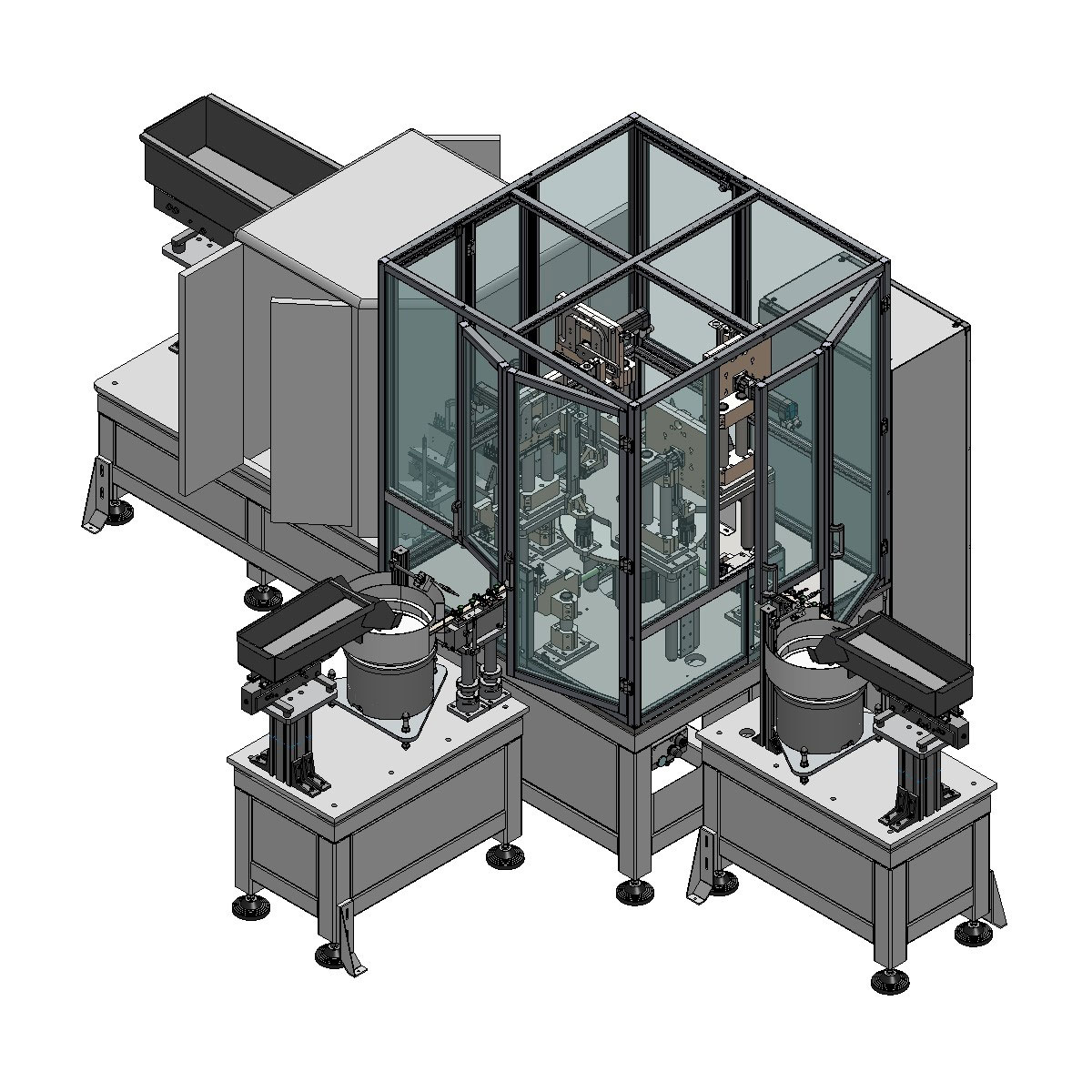

Soluzioni di automazione realizzate

Grazie all’impiego del Robot antropomorfo si possono realizzare parti di forma molto complessa utilizzando la stessa filosofia del controllo numerico, ma con in più un’incredibile flessibilità in termini di campo di lavoro, velocità, personalizzazione dell’impianto sulle effettive esigenze del cliente.

Le configurazioni possibili sono pressochè illimitate, in quanto l’isola si può veramente cucire addosso al cliente come vestito.

Viene impiegato con successo nel campo della prototipazione, produzione, realizzazione di particolari voluminosi, produzione fuori standard, oggetti artistici, serramenti, rivestimenti di soffitti e pareti, gadget, materiale promozionale, ecc.

Il sistema viene fornito con software di simulazione fuori linea a post-processor in grado di convertire file APT o ISO in linguaggio robot.

Su richiesta sono disponibili:

braccetto tastatore per la programmazione di punti e percorsi
scanner laser per la creazione di modelli tridimensionali da campioni o prototipi
Cam 5 assi per la generazione dei percorsi utensile

É possibile personalizzare:

portata al polso e raggio d’azione del robot
elettromandrino o altro end-effector con possibilità di cambio attrezzo
magazzino utensili con cambio automatico
presetting automatico degli utensili
asse rotante con tavola girevole
asse lineare di movimentazione robot per ampliamento campo di lavoro

La configurazione classica dell’isola comprende un robot di taglia adeguata all’oggetto da realizzare, una tavola girevole interpolata con i 6 assi del robot, un elettromandrino, un magazzino utensili.

I vantaggi rispetto a macchine tradizionali sono:

sistema completo chiavi in mano
flessibilità
ampia capacità di personalizzazione sulle effettive esigenze
velocità
economicità
facilità di programmazione e utilizzo
area di lavoro elevata e facilmente ampliabile
possibilità di lavoro con assi supplementari interpolati

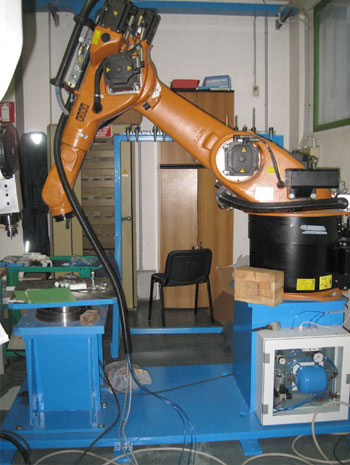

Esempio di configurazione

Dati tecnici

raggio d’azione 1600 mm
ripetibilità di posizionamento del robot: +/- 0,1 mm
programmazione mediante CAD-CAM 5 assi commerciali, direttamente in codice Iso o APT
elettromandrino da 4 Kw con cono ISO30
magazzino porta utensili a 17 posizioni
presetting meccanico optional
